Gom Inspect Suite

ARAMIS 3D Kamera Sistemleri

Üst düzey uygulamalar için sağlam tasarım ARAMIS Dijital Görüntü Korelasyon Teknolojisi
Hızlı Erişim
Ürün Broşürü
Demo Talebi

Uzlaşmacı 3D Analizler

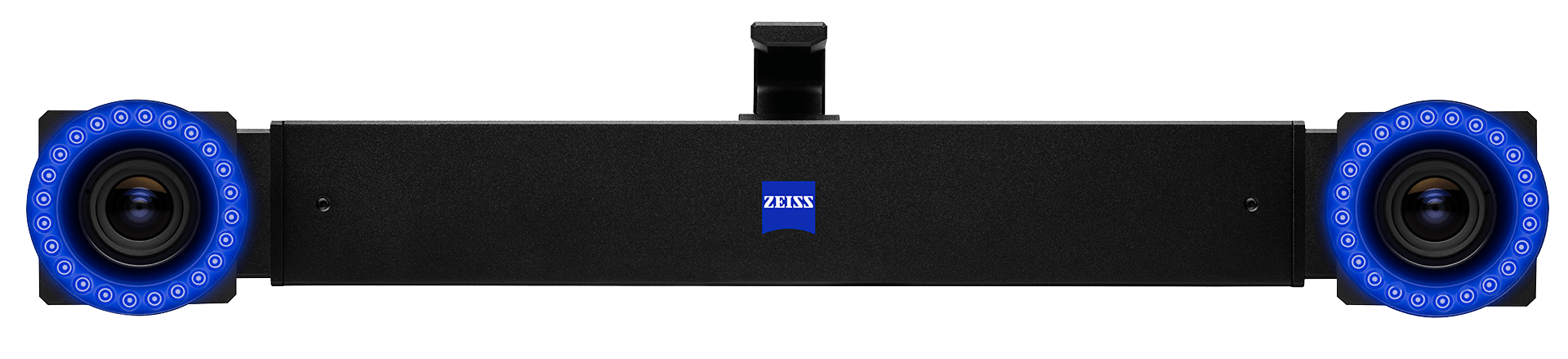

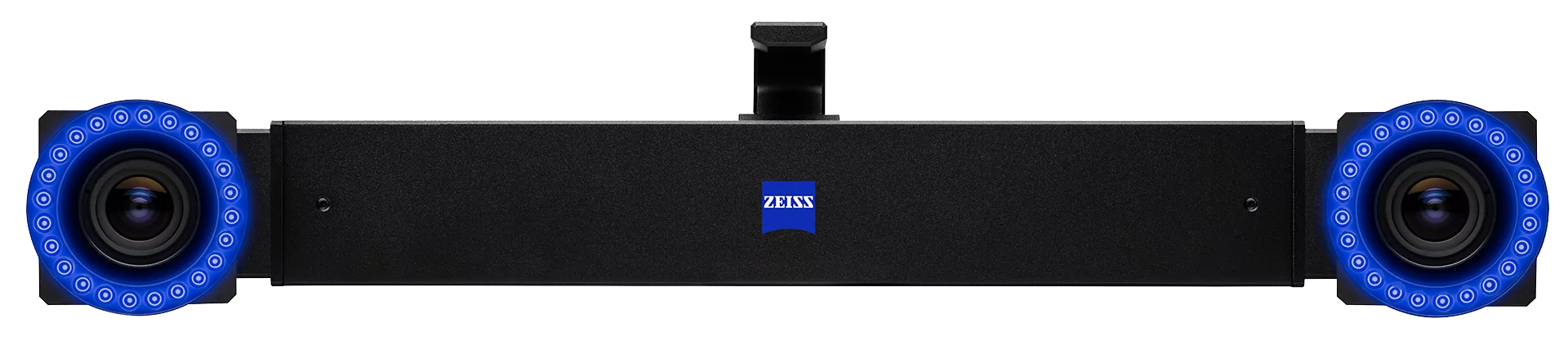

ARAMIS SRX, tam alan ve nokta tabanlı ölçümler için yüksek çözünürlüklü bir 3D kamera sistemidir. Yüksek kararlılık, proses güvenilirliği ve kullanılabilirlik ile birlikte saniyede 2000 kareye kadar ARAMIS SRX, endüstriyel ortamlarda üst düzey uygulamalar için ideal bir ölçüm sistemi haline getirir.

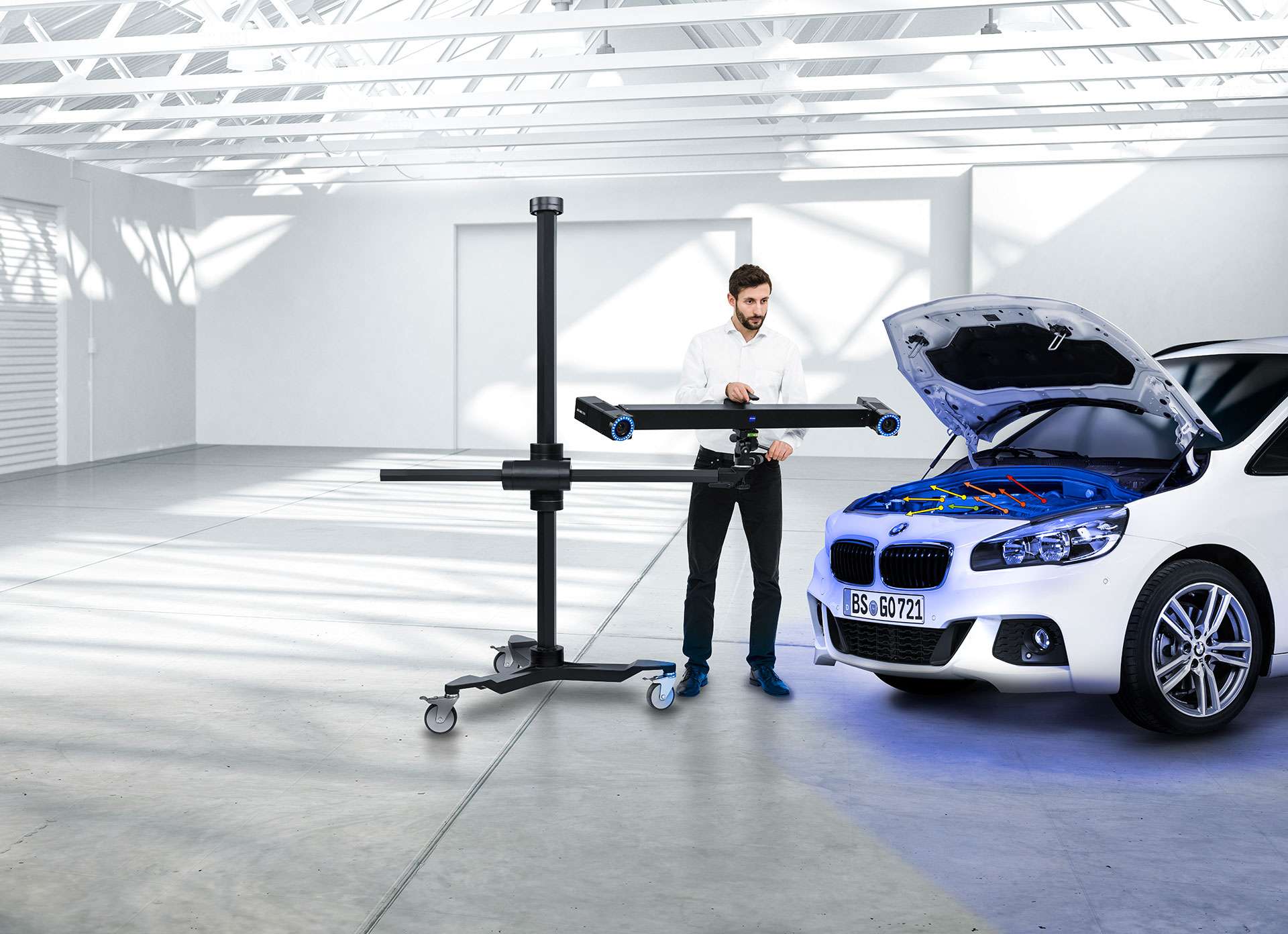

Aramis 3d Analiz

ARAMIS Sensörü Her Karşılaştırmaya Karşı Dayanaklıdır

Yüksek Çözünürlük

İki adet 12 megapiksel kameralı en son kamera teknolojisi, yüksek çözünürlük sağlar. Bu şekilde, sadece küçük gerinim değil, aynı zamanda geniş ölçüm alanlarındaki yerel gerinim etkileri de ölçülebilir.

Güçlü Tasarım

Sağlam gövde tasarımı, sensöre stabilite sağlar ve aynı zamanda endüstriyel ortamlardaki uygulamalar için sensör kalibrasyonu ihtiyacını azaltır.

ARAMIS SRX: Test Alanındaki En Yüksek İhtiyaçları Karşılar

Hızlı

Sistem kutunun dışında kullanılabilir. Değiştirilebilir kamera çerçevesi ve önceden ayarlanmış ve sertifikalı ölçüm lensleri, ölçüm alanlarının hızlı bir şekilde ayarlanmasına olanak tanır.

Hızlı uygulamalar için yüksek frekans

ARAMIS SRX, tam çözünürlükte 335 fps maksimum görüntü kayıt hızına sahiptir. Görüntü yüksekliğini azaltarak, oran 2000 fps'ye kadar yükseltilebilir. Bu, parçaların arıza davranışı gibi bir olayın zaman içinde ayrıntılı olarak yakalanmasını sağlar.
Videoyu oynat
Videoyu oynat

Hızlı uygulamalar için yüksek frekans

ARAMIS SRX, tam çözünürlükte 335 fps maksimum görüntü kayıt hızına sahiptir. Görüntü yüksekliğini azaltarak, oran 2000 fps'ye kadar yükseltilebilir. Bu, parçaların arıza davranışı gibi bir olayın zaman içinde ayrıntılı olarak yakalanmasını sağlar.

Güvenilir

Sensörün GOM Test Controller özelliği kullanılarak kontrol edilmesi, yazılım ve donanım arasında istikrarlı bir iletişim sağlar. Sensörün yüksek proses güvenilirliği için, görüntü edinimi, kameralar içindeki tetik ataması ile izlenebilir.

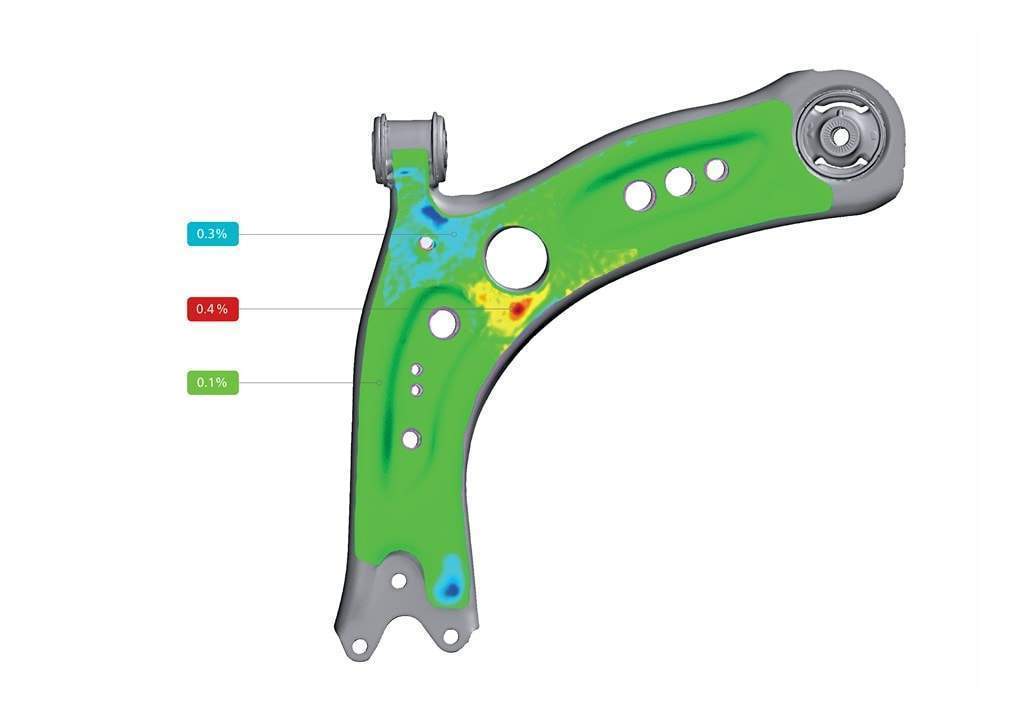

Gom Aramis 3D Camera Wishbone White

İleri teknoloji uygulamalar için dahili 8 gigabayt bellek

ARAMIS SRX, hem bir olayın zaman içinde ayrıntılı olarak yakalanmasını hem de yerel efektlerin yakalanmasını gerektiren üst düzey uygulamalar için tasarlanmıştır. Dahili bellek, yüksek çözünürlük ve yüksek hızın bir kombinasyonuna izin verir.

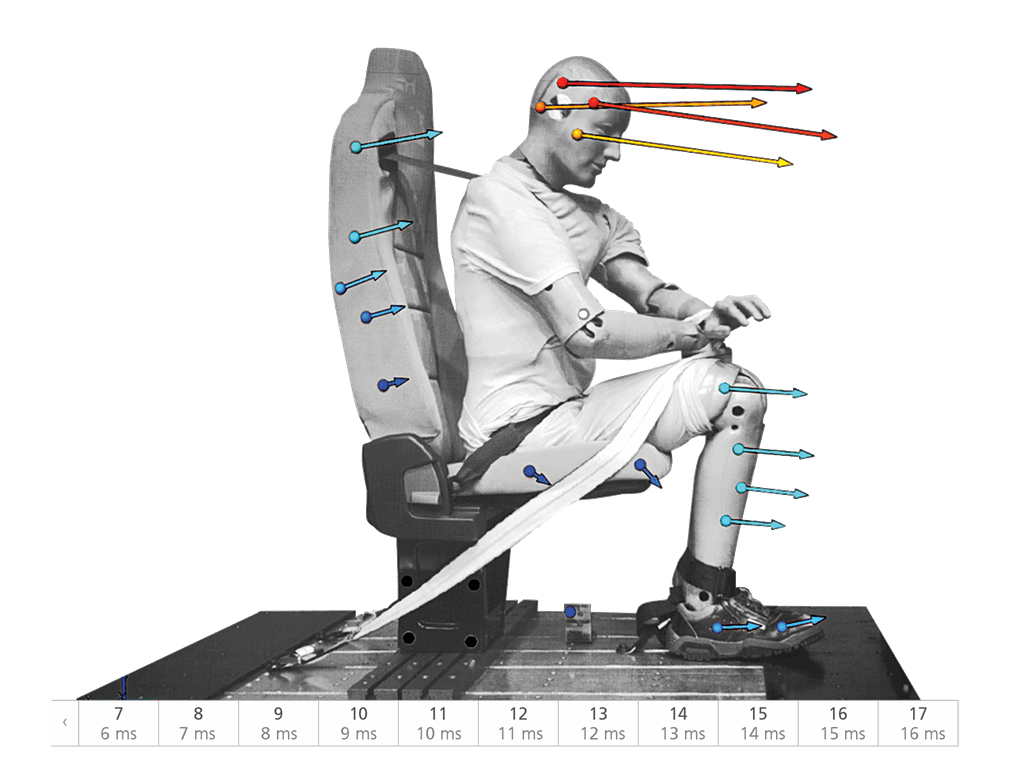

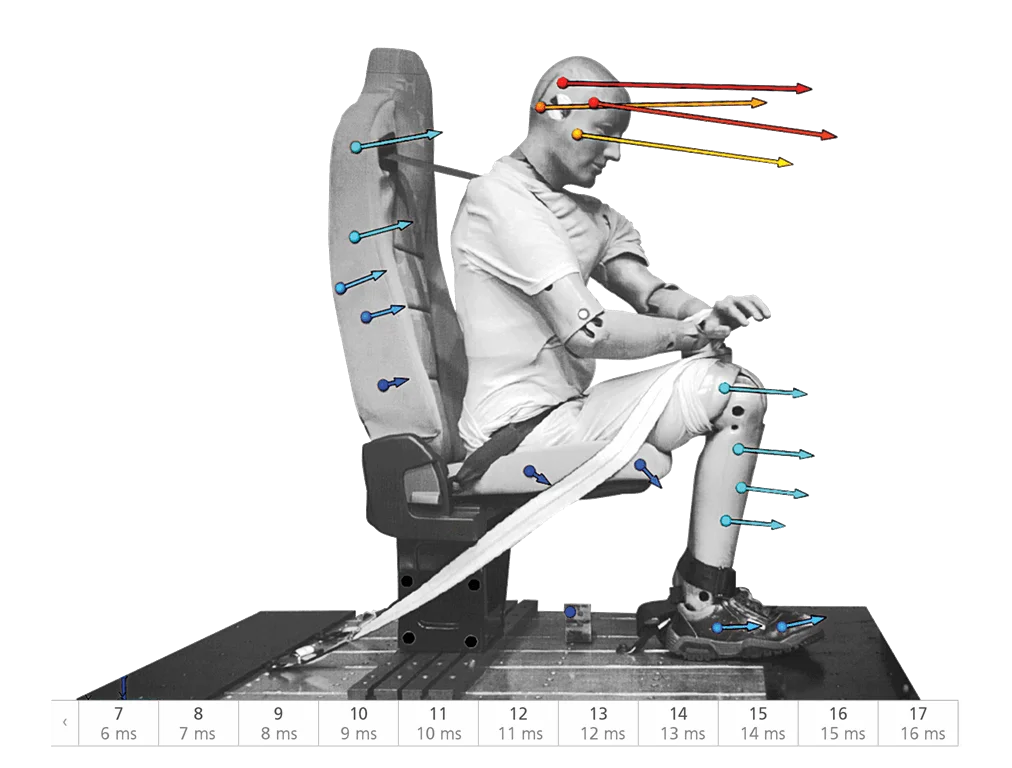

Gom Aramis 3D Camera Crash

Çarpışma uygulamaları için HD modu

HD modu, özellikle çarpışma uygulamalarında kullanılmak üzere geliştirilmiştir. HD çözünürlükte 1000 fps görüntü kayıt hızı ile bu mod, hızlı işlemlerin kapsamlı analizlerini sağlar.

Çarpışma uygulamaları için HD modu

HD modu, özellikle çarpışma uygulamalarında kullanılmak üzere geliştirilmiştir. HD çözünürlükte 1000 fps görüntü kayıt hızı ile bu mod, hızlı işlemlerin kapsamlı analizlerini sağlar.
Gom Aramis 3D Camera Crash

Son Işık Teknolojisi

Mavi Işık Teknolojisi

Mavi Işık Teknolojisinin dar bantlı mavi ışığı sayesinde, görüntü alma sırasında müdahale eden ortam ışığı filtrelenebilir. Işık kaynakları, 10 mm x 10 mm'den 5 m x 5 m'ye kadar tüm ölçüm alanları için kısa poz süreleriyle optimum aydınlatma sağlar.

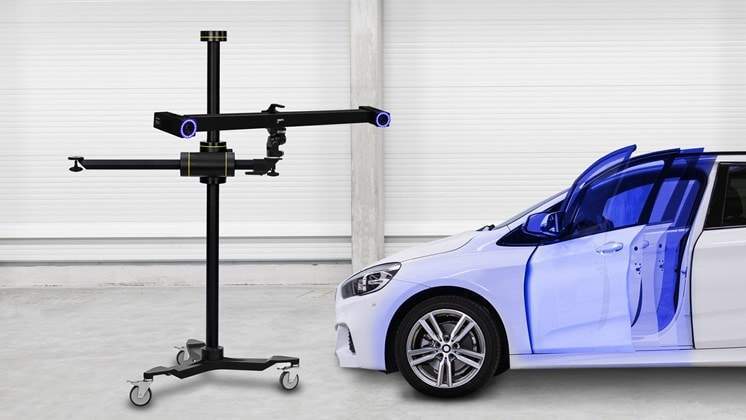

Gom Aramis SRX Car Door
Gom Aramis SRX Car Door

Mavi Işık Teknolojisi

Mavi Işık Teknolojisinin dar bantlı mavi ışığı sayesinde, görüntü alma sırasında müdahale eden ortam ışığı filtrelenebilir. Işık kaynakları, 10 mm x 10 mm'den 5 m x 5 m'ye kadar tüm ölçüm alanları için kısa poz süreleriyle optimum aydınlatma sağlar.
ARAMIS Dijital Görüntü Korelasyon Teknolojisi

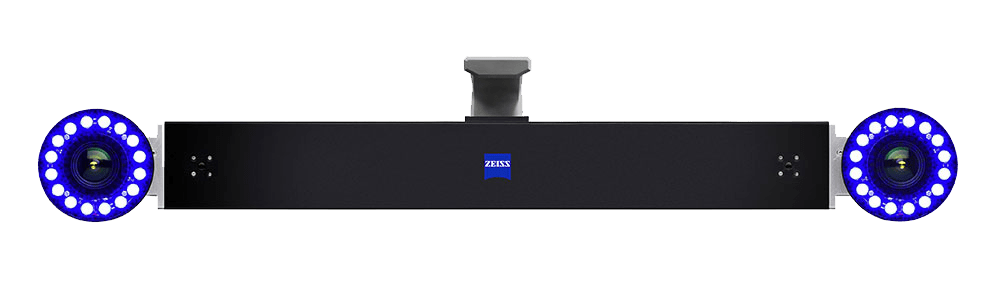

Daha büyük ölçüm alanları için İzleme Noktaları

İzleme Noktaları, 5 mx 5 m'ye kadar geniş alanların aydınlatılmasına hizmet eder ve nokta tabanlı hareket analizleri için çok uygundur. İki ışık kaynağı ve referans noktası işaretleyicili konfigürasyon, mikrosaniye aralığında pozlama süreleri ile yüksek hızlı testlere bile izin verir.

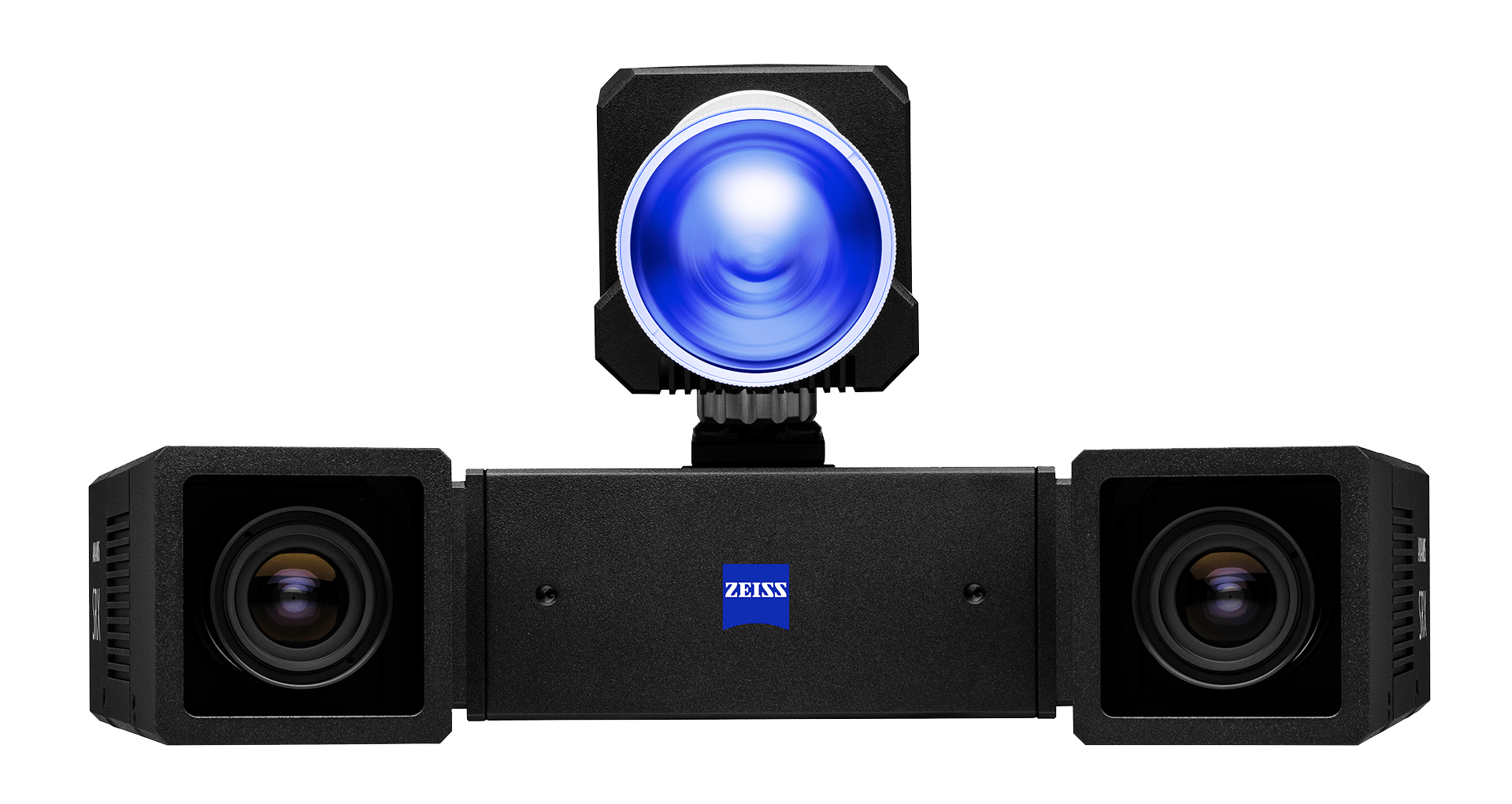

Daha küçük ölçüm alanları için ışık projektörü

Işık projektörü, 1 m x 1 m'ye kadar olan alanları ölçmek için kullanılır ve farklı aydınlatma alanları için ayarlanabilir. Mavi Işık Teknolojisi, farklı ortamlarda hassas ölçümler için tutarlı bir ışık kaynağı sağlar.
ARAMIS Sistemi Test Alanında
ARAMIS Sistemi Test Alanında

Daha küçük ölçüm alanları için ışık projektörü

Işık projektörü, 1 m x 1 m'ye kadar olan alanları ölçmek için kullanılır ve farklı aydınlatma alanları için ayarlanabilir. Mavi Işık Teknolojisi, farklı ortamlarda hassas ölçümler için tutarlı bir ışık kaynağı sağlar.

Birkaç Dakikada Kalibre Edilebilir

Varsayılan kalibrasyon, sertifikalı kalibrasyon nesnelerine dayalı yazılım tarafından desteklenir ve yalnızca birkaç dakika sürer. Kullanıcıdan bağımsız olarak çok hassas kalibrasyon sonuçları sağlayan tüm süreç yönlendirilir.

ARAMIS SRX için Teknik Veriler

Uygulamalar

Videoyu oynat

Kapı Çarpma Hareket Analizi

Videoyu oynat

Yüzey Tabanlı Komponent Testi

Videoyu oynat

Malzeme Özelliklerinin Belirlenmesi

GOM Acceptance Test

Çoğu ARAMIS sensörünün kalite ve performans kapasitesinin kanıtı GOM Acceptance Test (GAT) tarafından sağlanır. Kabul prosedürü, 2634-1 ve 2626 VDI standartlarına dayanmaktadır ve giden teslimat sürecinin ayrılmaz bir parçasıdır. Müşteriler, satın alınan sensör için bir GAT sertifikası, kullanılan optik ölçek için bir DAkkS sertifikası ve ayrıntılı bir işlem açıklaması alır.
Videoyu oynat
