3D Test
Dijital Görüntü Korelasyon (DIC) Sistemi Uygulaması
Deformasyonları gerçek zamanlı olarak ölçün
ARAMIS ürün portföyü, 3D koordinatların, 3D yer değiştirmelerin ve 3D yüzey geriliminin dinamik ölçümleri için sensörler içerir. Üçgenlemeyi temel alan sistemler, tam alan ve nokta tabanlı ölçümler için kesin 3D koordinatlar sağlar.
Optik 3D Hareket ve Gerinim Analizi
Ürün geliştirme, malzeme araştırması ve komponent testi için ideal Analizler, malzeme özellikleri ve yük altındaki bileşenlerin davranışı hakkında bilgi sağlar.
Bu sonuçlar, ürün dayanıklılığı, geometrik yerleşim, güvenilir sayısal simülasyonlar ve bunların doğrulanması için temel oluşturur.
Hızlı ve kolay test prosedürü
ARAMIS sensörleri, dijital görüntü korelasyonu (DIC) ilkesine dayanan temassız ve malzemeden bağımsız bir yöntem kullanarak statik veya dinamik olarak yüklenen numuneleri ve parçaları test nesnesinin zaman alıcı ve pahalı hazırlıkları olmadan ölçer.
Küçük ve büyük nesnelerin yüksek hassasiyetli ölçümleri
Sistem, sadece birkaç milimetreden birkaç metreye kadar yapısal bileşenlere kadar numunelerin analizi için kararlı çözümler sunar. Ölçüm çözünürlüğü, numunenin geometrisinden ve sıcaklığından bağımsız olarak mikrometre altı aralığına kadar iner.
ZEISS INSPECT Correlate
3D test verileri için: Hareketi ve deformasyonları kaydetmenin ve analiz etmenin kolay bir yolu.

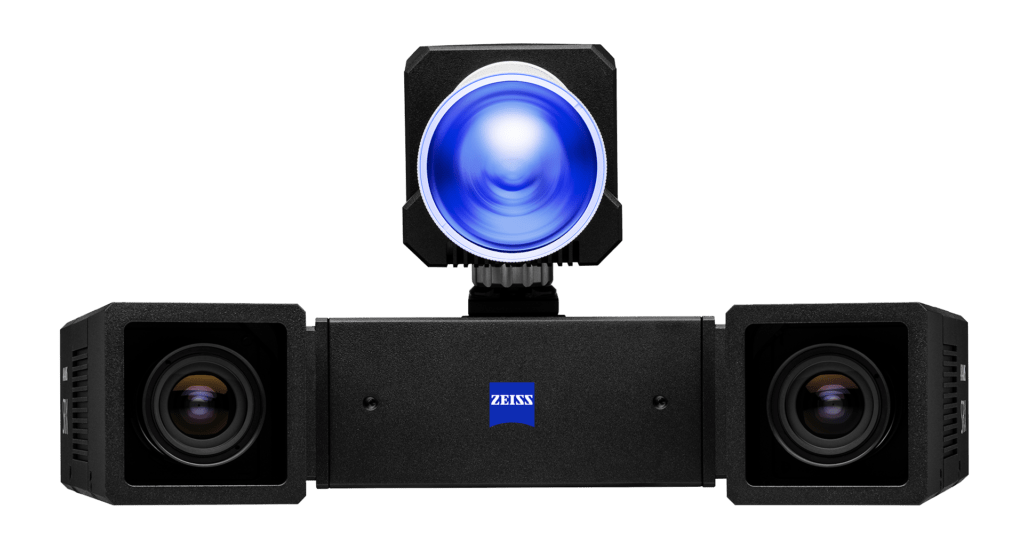

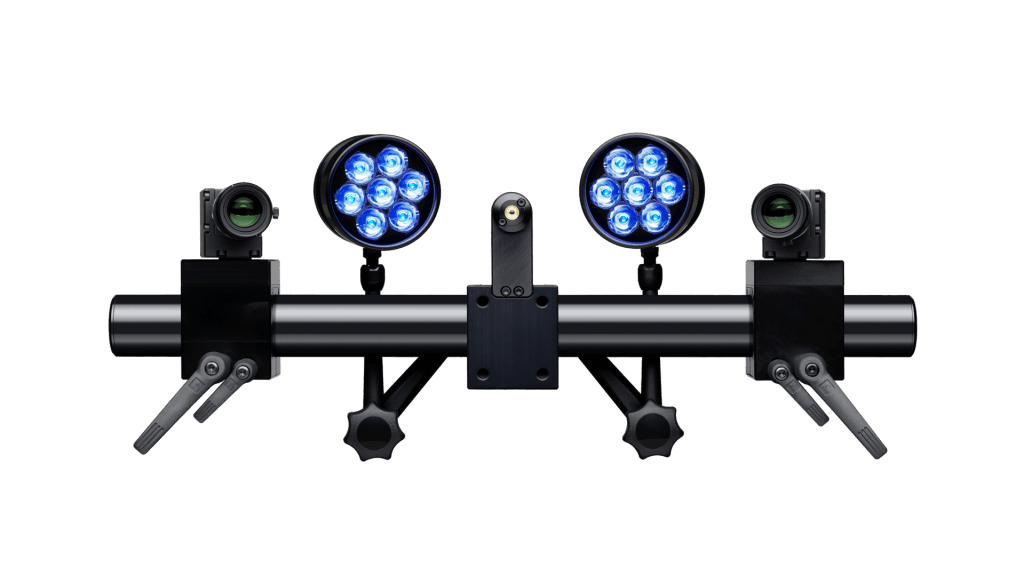

ARAMIS Sensörleri
Test Uygulamaları İçin ARAMIS
Test ortamına entegrasyon
Entegre GOM Test Kontrolörü yalnızca kademe alımını değil, ışık yönetimini de kontrol eder. Dahası, önceden belirlenmiş veya kullanıcı tanımlı ölçüm dizileri için yazılım tabanlı bir programlama arayüzü entegre edilmiştir.
Büyük ölçüm hacmi
Karmaşık veya büyük uygulamaların dinamik ölçümünde de ARAMIS, örneğin ağır yük altındaki rüzgar santrallerinin kanatlarının titreşim davranışını ayrı ayrı değerlendirmeyi mümkün kılar.
ARAMIS Kiosk Arayüzü - otomatik kontrol
ARAMIS Kiosk Arayüzü, gerinim testlerinin farklı standartlara uyum açısından otomatik olarak değerlendirilmesine yönelik bir kullanıcı arayüzüdür. En aza indirilen kullanıcı etkileşimi sayesinde, yüksek adette örnek bulunan ölçüm serileri için standartlaştırılmış test prosedürleri hızlı, kolay ve tekrarlanabilir şekilde gerçekleştirilebilir.
Çoklu sensör
Birkaç ARAMIS sensörünü birleştirme yoluyla farklı ölçüm alanları olan çeşitli perspektiflerden ölçümler yapılabilir. Bu ölçümler, tek bir ortak koordinat sisteminde aynı zamanda yakalanır ve değerlendirilir.
Uzun vadeli çevrimiçi ölçüm
Bileşenlerin çevrimiçi test edilmesi, örneğin dayanıklılık testleri, yorulma testleri, rüzgar tüneli testlerinde ve titreşim analizlerinde kullanılır. Ölçüm sonuçları çevrimiçi olarak görüntülenebilir veya diğer programlarla canlı olarak işlenebilir.
Sayısal simülasyonun doğrulanması
ARAMIS sensörleri, parçaların malzeme özellikleri hakkında bilgi sağlar. Bu veriler, simülasyon hesaplamaları için giriş parametreleri olarak, optimizasyon ve doğrulama için referans boyut olarak kullanılır. GOM yazılımı; ABAQUS, LS-DYNA ve ANSYS dahil başka formatlardan FE verilerinin içe aktarılmasını ve bunların ölçüm verilerine uzamsal olarak uyarlanmasını mümkün kılar.
ARAMIS Hassas Veriler Üretir
- 3D yer değiştirmeler
- 3D deformasyonlar
- Hızlar ve ivmeler
- Yüzey gerinimi
- Dijital görüntü korelasyonu (DIC)
- Simülasyon için malzeme özellikleri
- 6 serbestlik derecesinin değerlendirilmesi (6DoF)
- 3D koordinatlar
GOM Correlate Pro Yazılımı – Dijital Görüntü Korelasyonu
GOM Correlate Pro yazılımı, analiz yoluyla ölçüm verilerinin alınmasından raporlamaya kadar bütün iş akışını sunar. ARAMIS sensörlerinin senkronize şekilde görüntü ve analog veri almasını, GOM Correlate yazılımının değerlendirme fonksiyonlarıyla birleştirir.
Şekillendirme Analizi İçin Optik Çözüm
ARGUS
Şekillendirme analizi sistemi ARGUS, sac şekillendirme sürecinin optimizasyonunu, doğru malzeme seçimini ve araçların optimizasyonunu dikkate alarak destekler. Bu destek, özellikle otomotiv endüstrisinde rekabet için belirleyici bir etkendir. ARGUS, hem küçük hem büyük bileşenler için yüksek yerel çözünürlüklü tam alan sonuçları sağlar. Bu sayede, çok sayıda sac biçimlendirme görevi için idealdir: kritik deformasyon alanlarının algılanması, karmaşık şekillendirme sorunlarının çözülmesi, şekillendirme süreçlerinin optimizasyonu, araçların doğrulanması ile beraber sayısal simülasyonların doğrulanması ve optimizasyonu.
